Progetti > Impianto EW in rame da 5.000 TPA

PRS ha fornito un impianto completo di elettroestrazione del rame da 5.000 TPA, integrando apparecchiature ad alta-efficienza e una solida ingegneria per massimizzare il ritorno sull'investimento del cliente. Questa soluzione chiavi in ​​mano presenta un design ottimizzato delle celle, una gestione automatizzata e un controllo di processo avanzato per una produzione di catodi affidabile e di elevata purezza.

1. Configurazione e capacità della cella

Nel funzionamento normale (senza frequenti interruzioni di corrente e molti problemi nel processo), CE (efficienza corrente) può raggiungere il 90%, TE (efficienza temporale o utilizzo) può raggiungere il 95% e la densità di corrente può raggiungere 300 A/M2, quindi la capacità può essere aumentata del massimo. 30%.

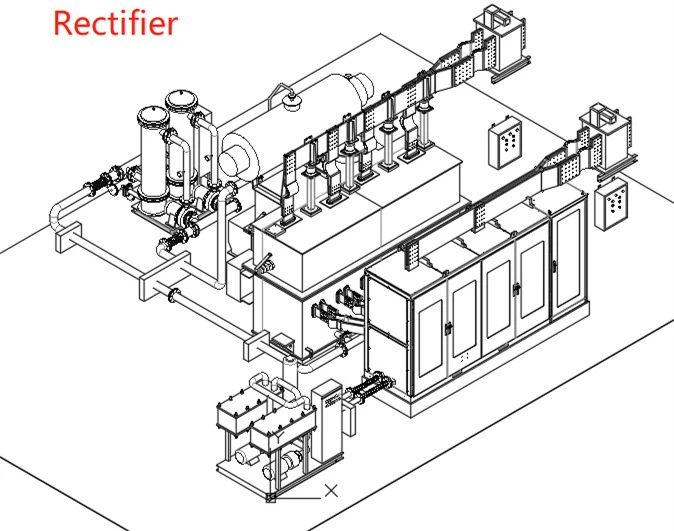

2. Sistema raddrizzatore



• Configurazione: 1 × raddrizzatore SCR con trasformatore integrato
• Capacità di uscita: CC 80 V × 27 KA (massimo 71 V × 27.000 A)
• Calcolo del progetto: 2,0 m²/catodo × 45 catodi/cella × 300 A/m²=27,000 A

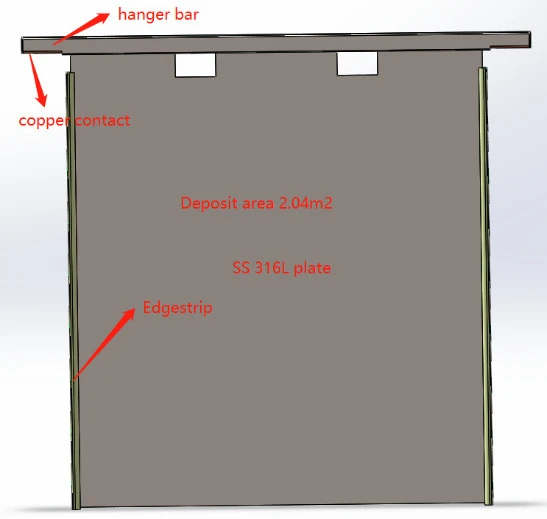

3. Piastre catodiche



• Materiale: acciaio inossidabile SS316L
• Area di deposito attiva: 2,0 m² per piastra
• Configurazione: 45 piastre per cella

4. Specifiche dell'anodo



• Materiale: Lead alloy (Pb >99%, Sn 0,8%, Ca 0,04–0,08%)
• Resistenza alla corrosione: Ottimizzato per una lunga durata

5. Celle di calcestruzzo polimerico



• Dimensioni: 5000(L) × 1200(L) × 1450(A) mm
• Capacità: 45 catodi + 46 anodi per cella
• Materiale: Struttura in polimero-resistente alla corrosione

6. Sistema di circolazione



• Portata: 100 L/min per cella con una densità di corrente massima di 260 A/m²
• Configurazione della pompa: 1 standby operativo + 1
• Prestazione: 330 m³/h, con una prevalenza di 13 m
• Manutenzione del rame: [Cu²⁺] goccia<5 g/L across cells

7. Macchina per la rimozione del catodo



• Produttività: 250 piatti/ora
• Operazione quotidiana: <2 hours for 5,000 TPA production
• Funzioni: Lavaggio, disarmo, impilamento, pesatura
• Opzionale: Funzionalità di raggruppamento e campionamento

8. Gru e sistema di sollevamento



• Controllare: funzionamento remoto-da terra
• Configurazione del paranco: Sistema di sollevamento doppio-per una movimentazione stabile del catodo
• Aggiornamento del progetto: i disegni aggiornati riflettono il sollevamento a doppio-punto per una migliore stabilità

9. Sistema reagente



• Progettazione personalizzata: Adattato ai requisiti di processo specifici del cliente
• Dosaggio di precisione: Controllo automatizzato per un utilizzo ottimale dei reagenti

10. Controllo della nebbia acida



• Tecnologia: Cappe nebulizzate integrate su tutte le celle
• Controllo delle emissioni: efficace soppressione della nebbia acida indotta dall'ossigeno-

11. Sistema di sbarre collettrici



• Progettazione personalizzata: Ottimizzato per una caduta di tensione minima
• Selezione dei materiali: Rame ad alta-conduttività con isolamento adeguato

12. Piattaforme pedonali



• Materiale: Griglia in FRP per resistenza alla corrosione
• Sicurezza: Superfici antiscivolo-con adeguati guardrail

• Focus sul ROI: Le decisioni ingegneristiche hanno dato priorità al ritorno sull'investimento
• Economia operativa: Bassi costi energetici e di manutenzione
• Coerenza della produzione: Funzionamento stabile con tempi di inattività minimi
• Flessibilità futura: capacità di espansione della capacità del 30%.
